Occluded Face Remover (은면 제거 도구)

카메라 시점이 고정되어 있는 게임을 개발할 때는, 카메라에 절대 보이지 않는 면들을 리소스 제작 과정에서 최대한 재거하는 것이 도움이 된다.

신발이나 장갑 등 몸에 붙어있는 액세서리의 뒷면, 투구나 머리 장식의 안쪽 등이 그렇다. 이런 부분들은 애니메이션을 할 때도 왠만해서는 보이지 않는다. 이런 부분들만 잘 제거해도 많게는 50% 이상 버텍스 수를 절감하면서도 원본의 시각적 퀄리티를 유지할 수 있다.

이 과정을 아티스트가 손수 제거하는 것 보다 쉽고 빠르게 처리할 방법을 고민하다 만들게 된 도구이다.



https://github.com/eatGinseng/PolygonOptimizer/releases/tag/v1.0

Release Polygon Optimizer v1.0 · eatGinseng/PolygonOptimizer



PolygonOptimizer는 helix toolkit 라이브러리 기반의 windows application이다.

helix 라이브러리의 FileloadDemo 예제부터 시작해 필요한 기능을 붙이고 이리저리 수정하는 방식으로 개발하였다.
(Claude Code 사용)

현재는 .fbx 파일만 지원한다.



인터페이스

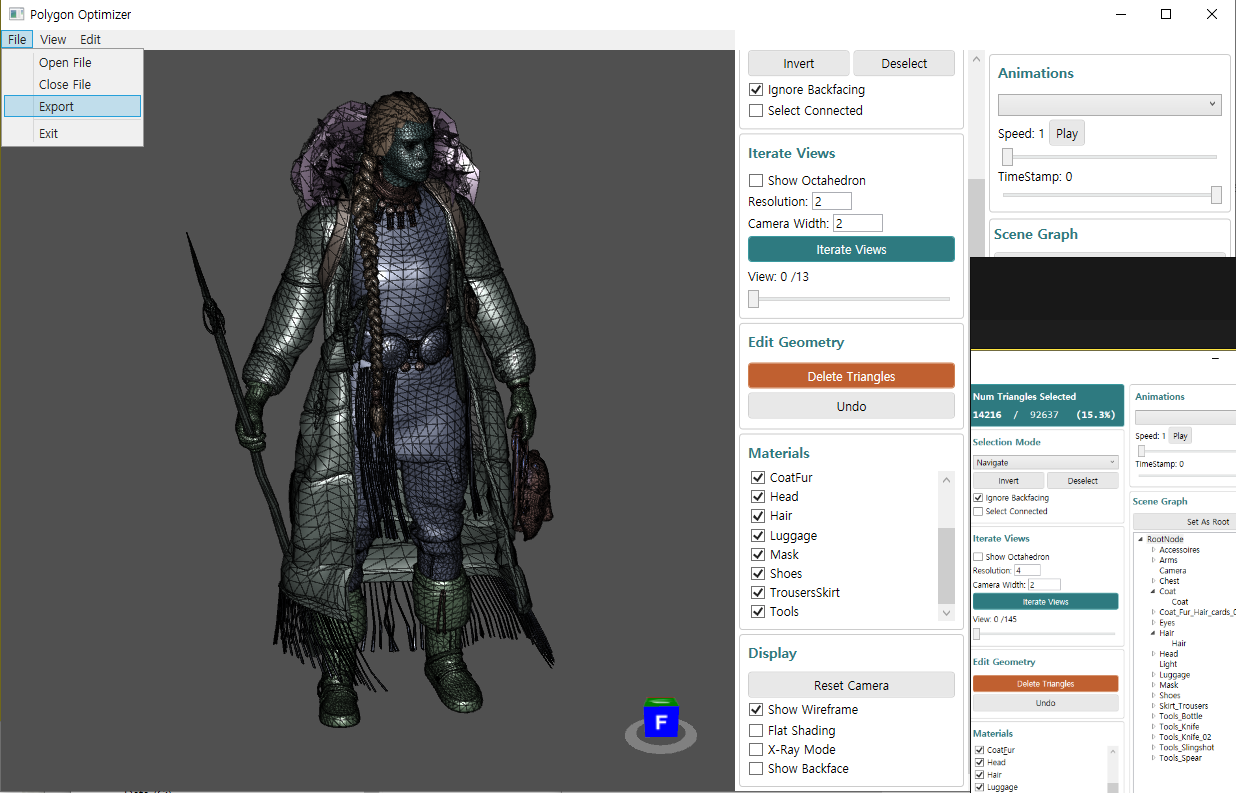

1. File > Import로 은면 제거를 원하는 fbx파일을 불러온다.





Show Octahedron 를 활성화 했을 때 볼 수 있는 모습이다.

기본 아이디어는 mesh의 바운더리를 감싸는 반구 형태의 octahedron을 만들고, 이 octahedron의 각 꼭지점으로부터 mesh의 중심을 바라보는 view 들로 은면을 판별하는 것이다. 이 view 중 어느 곳에서도 보이지 않는 면은 은면으로 간주하고 제거 대상에 포함한다.
이때, View에서 보이더라도 backface인 면은 선택 대상에서 제외된다.



• Iterate Views
  각 View를 돌면서, View에서 보이는 상태인 면을 모두 선택한다.
• Resolution
  Octahedron의 꼭짓점 밀도를 의미한다. 높아질수록 View의 갯수도 늘어나고, 면을 선택하는 데 걸리는 시간도 늘어난다.

화면 오른 쪽 상단에 현재 선택된 Triangle 갯수가 보여진다.

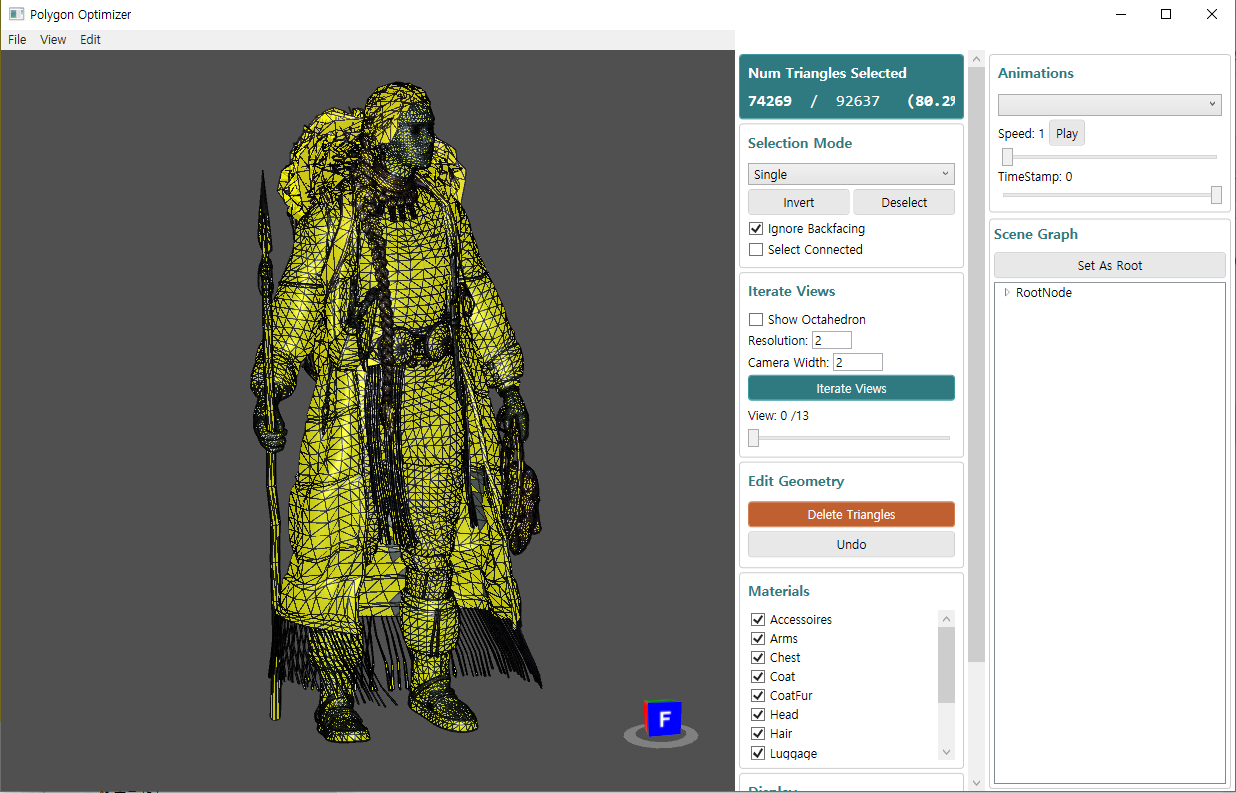

모든 View 에서의 선택이 완료된 후 모습이다.



invert로 선택 영역을 반전시킨 뒤, X-ray Mode를 활성화 하면, 안쪽에 보이지 않는 면들만 선택된 것을 확인할 수 있다.





3dsMax 에서와 같이, 면을 수동으로 클릭해서 1개씩 선택하거나, 화면에서 드래그로 영역 선택을 할 수도 있다.

Shift 를 누른 상태에서 클릭 또는 드래그하면 해당 부분은 선택이 해제된다.



눈으로 보면서 '이 부분은 왠지 보일 것 같다' 하는 부분만 수동으로 선택 해제할 수 있다.



• Delete Triangles
  선택된 면들 (노란색으로 표시)을 제거한다.
• Undo
  맨 마지막 동작을 취소한다.
• Materials
  각 Material ID의 Visibility를 토글할 수 있다. 보이지 않게 된 Material ID는 은면을 선택할 때도 제외된다.

은면 제거가 완료되었다면, Export로 메시를 내보낸다.



카메라에서 보이지 않는 면들만 제거되었기 때문에, 메시의 원본 형태는 최대한 유지하면서도 렌더링 비용을 절감할 수 있다.
